No właśnie Robbo musi sam ustalić czy jest technicznie kumaty czy raczej z kręgu humanistów.

Pytanie czy kolega barus ma na naszym forum odpowiedni temat?

Mysle ze powinien poswiecic troche czasu i wstawić go w dział manuali

Serwisy tak juz dzialaja ja zapytalem o tempomat to powiedzieli starczy podmienic kierownice:-/i powinno dzialac ale dla pewnosci mam zapytac kogos co ma tempomat i z jego sprawdzic bo nowa z podmianka to tam cos kolo 2k wyszlo:-)

Tempomat tez trzeba programowac to nie jest plug&play

barus pisze:Tylko czy kol. Robbo jest w stanie sam ogarnąć ten temat Co prawda jest schemat (kolory przewodów) podłączenia przy module BCM ale jest kłopot z odnalezieniem właściwych przewodów w kostkach t.j. Kolejność ułożenia ich w kostkach nie zawsze jest zgodna z logiką.

Proszę o wskazanie miejsca schematu

Muszę trochę poszperać i odnaleźć dokładną rozpiskę montażu mojego modułu i wrzucić tutaj. A robiłem to 3 lata temu.
Tą dokładną rozpiskę wraz z modułem z początku miał też etak a teraz powinien ją mieć awatar o ile nie sprzedał modułu.

etac pisze:Pytanie czy kolega barus ma na naszym forum odpowiedni temat?

Mysle ze powinien poswiecic troche czasu i wstawić go w dział manuali

A czemu Ty na mnie obrażony

Miałeś skany twoich schematów wrzucone na jakieś nietrwałe hostingi foto, więc je już zezarło. Warto by może wrzucić to tutaj jako załącznik , będzie trwalsze.

barus pisze:

etac pisze:Pytanie czy kolega barus ma na naszym forum odpowiedni temat?

Mysle ze powinien poswiecic troche czasu i wstawić go w dział manuali

A czemu Ty na mnie obrażony

nie obrazony

ale jesli znajdziesz czas to zaloz swoj post w temacie swiatel

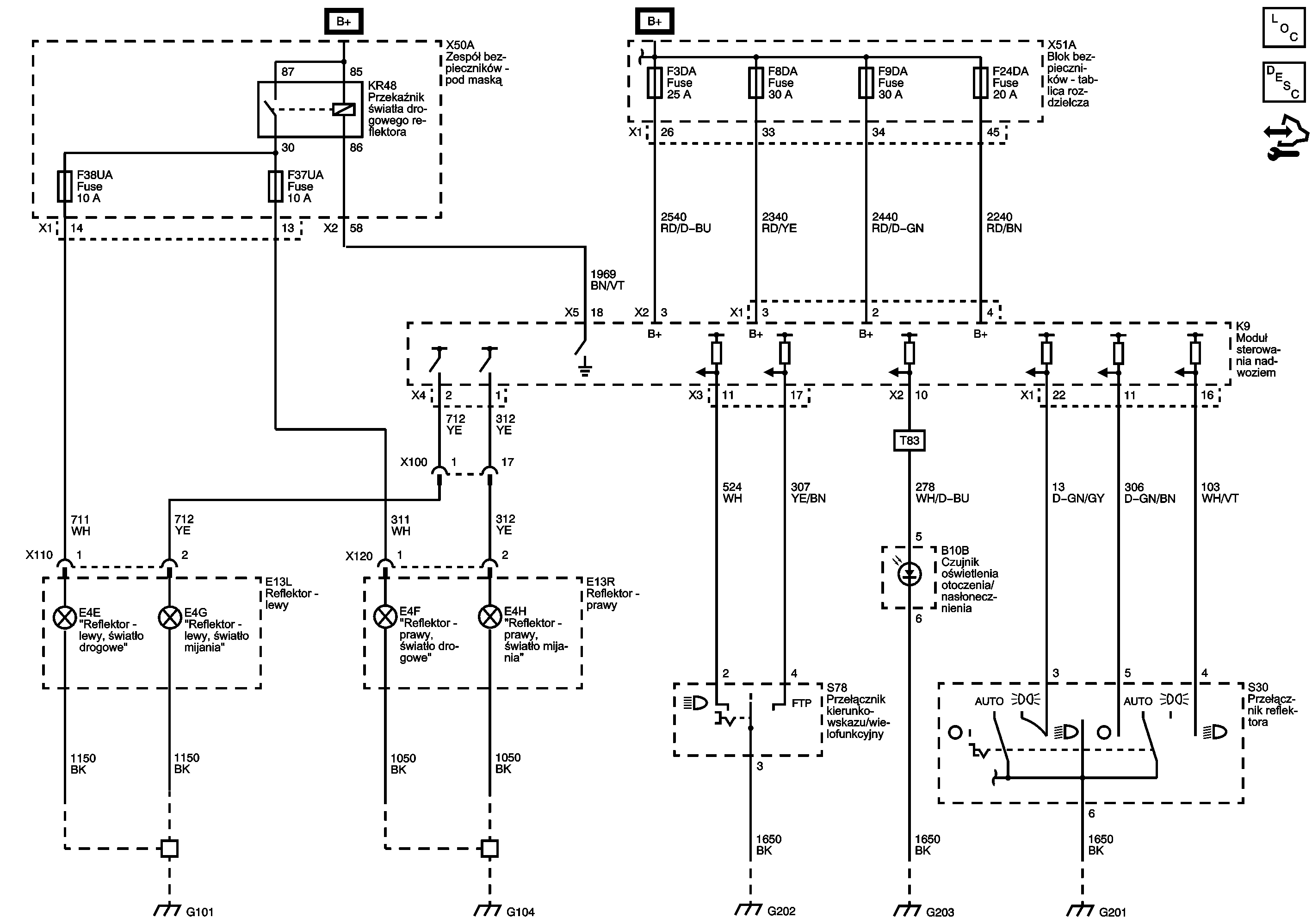

Ponieważ Avatar milczy pozwoliłem przeanalizować schematy Chevroletów Orlando i Cruz z 2011 schematy są prawie te same. Stwierdziłem żę umieszczenie modułu BCM jest identyczne w tunelu od strony pasażera. Kolory przewodów wg. schematu są identyczne. Dlatego ponawiam pytanie .
W które przewody ( kolor , usytuowanie w kostce ) należy wpiąć kostkę Borusa

( adresy schematów)

http://www.autocats.ws/manual/chevrolet ... h1-2504939

http://www.autocats.ws/manual/chevrolet ... h1-2443879

Masz przelacznik z funkcja AUTO? Jesli niet o zacznij od kupienia przelacznika, albo pozyczenia na testy.

Na module od barusa (tym który ja mam) sa karteczki z opisami w które złącza trzeba się wpiac. Sa już trochę zniszczone ale powinno być ok, pamiętam że większy problem to było je odnaleźć i dobrze policzyć piny.
Muszę go zdemontować bo na razie tylko go wylaczylem, wtedy zobaczę czy opisy widać.

etac pisze:Masz przelacznik z funkcja AUTO? Jesli niet o zacznij od kupienia przelacznika, albo pozyczenia na testy.

Ma . Pisał że ma. Czy możemy ten schemat barusa jeszcze raz opublikować? Służę swoim ftp lub niegasnącym przez dłuższy czas hostingiem?

Witam
Dziękuję za zainteresowanie
Dla przypomnienie Chevrolet Orlando LZT z funkcja AUTO z 2012
To co ustaliłem w dokumentacji układ BCM ma nazwę K9 Moduł elektroniczny nadwozia

pełne podłączenie do modułu to 12 stron możliwość dodawania do pięciu stron

cd od strony 6 do 10

cd 11 i 12 strona

Jestem poza domem, w najbliższy wtorek wracam do Bielska to wtedy wstawię rozpiskę gdzie i co podłaczyć.
Napisz czy posiadasz mój moduł?

Robbo pisze:

barus pisze:Tylko czy kol. Robbo jest w stanie sam ogarnąć ten temat Co prawda jest schemat (kolory przewodów) podłączenia przy module BCM ale jest kłopot z odnalezieniem właściwych przewodów w kostkach t.j. Kolejność ułożenia ich w kostkach nie zawsze jest zgodna z logiką.

Proszę o wskazanie miejsca schematu

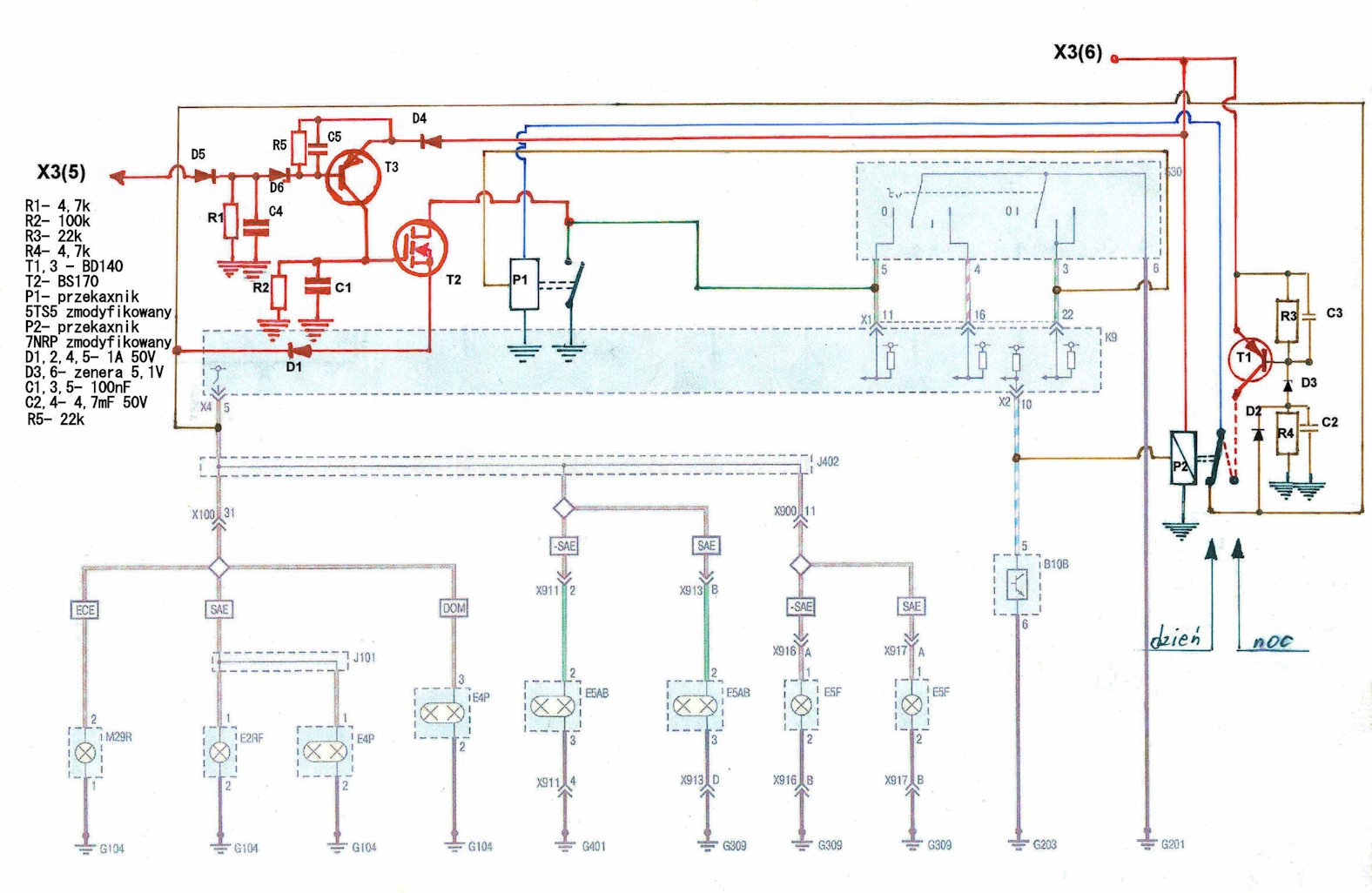

Tu w tym wątku są dwa schematy mojego modułu: viewtopic.php?f=76&t=1720&p=32877&hilit=barus#p32877

Nie mam modułu

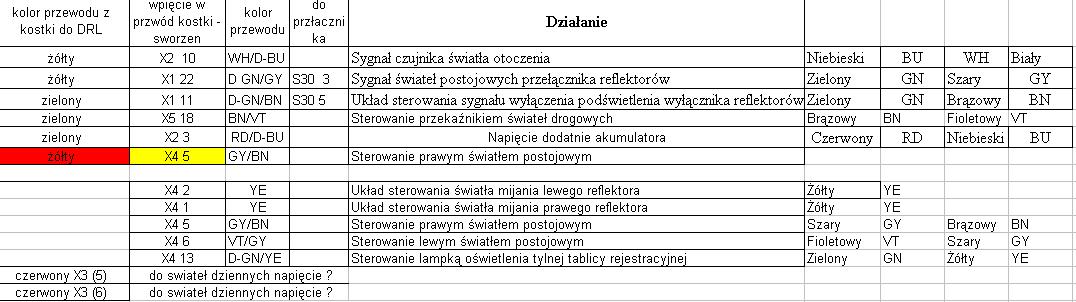

Po przeanalizowaniu schematu w zakresie podłączenia. Wykonałem tabelkę ale czy moje rozumowanie jest poprawne ?

X5 sworzeń 18 BN/VT Sterowanie przekaźnikiem świateł drogowych
X2 sworzeń 3 RD/D-BU Napięcie dodatnie akumulatora


czy X3 (5) i X3 (6) to napięcie do świateł dzienny ?

Największa rozbieżność mam przy kostki X4 sworzeń 5 (
wg mnie
X4 sworzeń 2 YE Układ sterowania światła mijania lewego reflektora
X4 sworzeń 1 YE Układ sterowania światła mijania prawego reflektora
X4 sworzeń 5 GY/BN Sterowanie prawym światłem postojowym
X4 sworzeń 6 VT/GY Sterowanie lewym światłem postojowym
X4 sworzeń 13 D-GN/YE Sterowanie lampką oświetlenia tylnej tablicy rejestracyjnej

Na schemacie wiązka J402 a wg dokumentacji GM J402 Wiązka przewodów nadwozia miejsce Lewa tylna część pojazdu, przy rozpórce

Korzystają z okazji co oznacza litera D przed kolorami?

Dopiero, co wróciłem. Wieczorem poszperam po swoim archiwum, wstawię instrukcje i odpowiem na Twoje wątpliwości

wszim pisze:Miałeś skany twoich schematów wrzucone na jakieś nietrwałe hostingi foto, więc je już zezarło.

Z jakich bezpłatnych hostingów foto można skorzystać, aby tych fotek nie zżarło

wszim pisze: Warto by może wrzucić to tutaj jako załącznik , będzie trwalsze.

Z jakiego źródła załącznik, chyba, że miałeś na myśli link. Mógłbyś rozwinąć ten wątek, bo nie wiem jak mam to zrobić

Barus wrzuć jako załącznik na forum

Wysłane z mojego HTC One M9 przy użyciu Tapatalka

Barus teraz to już nie wiem, które są bezpłatne. Do niedawana http://iv.pl/ taki był ale jak można się było spodziewać po kilku latach nadoił leszczy i zaczął być płatny. Mam tam sporo fotków, które na razie postanowiłem utrzymać bo koszt to kilkanaście zł / rok. Oczywiście druga ewentualność to zgodnie z tym co reklamuje Adam - załącznik na naszym forum, którego drobną wadą jest ograniczenie do 512KB. Ale schematy bez problemu w tym się mieszczą. Tu masz link jak z tego korzystać. viewtopic.php?f=16&t=591&view=unread#unread

wiem, ze moze niewygodnie, ale moduł by barus dotyczy modelu Cruze, w zwiazku z tym opis i schemat przeniosłem do Manuali CRUZE - viewtopic.php?f=139&t=1873&p=35839#p35839

W ten sposob tak samo jak moduł by wszim bedzie latwiej widoczny i dostepny

Tak naprawdę dotyczy cruze/orlando bo auta rożnią się tylko obudową.
